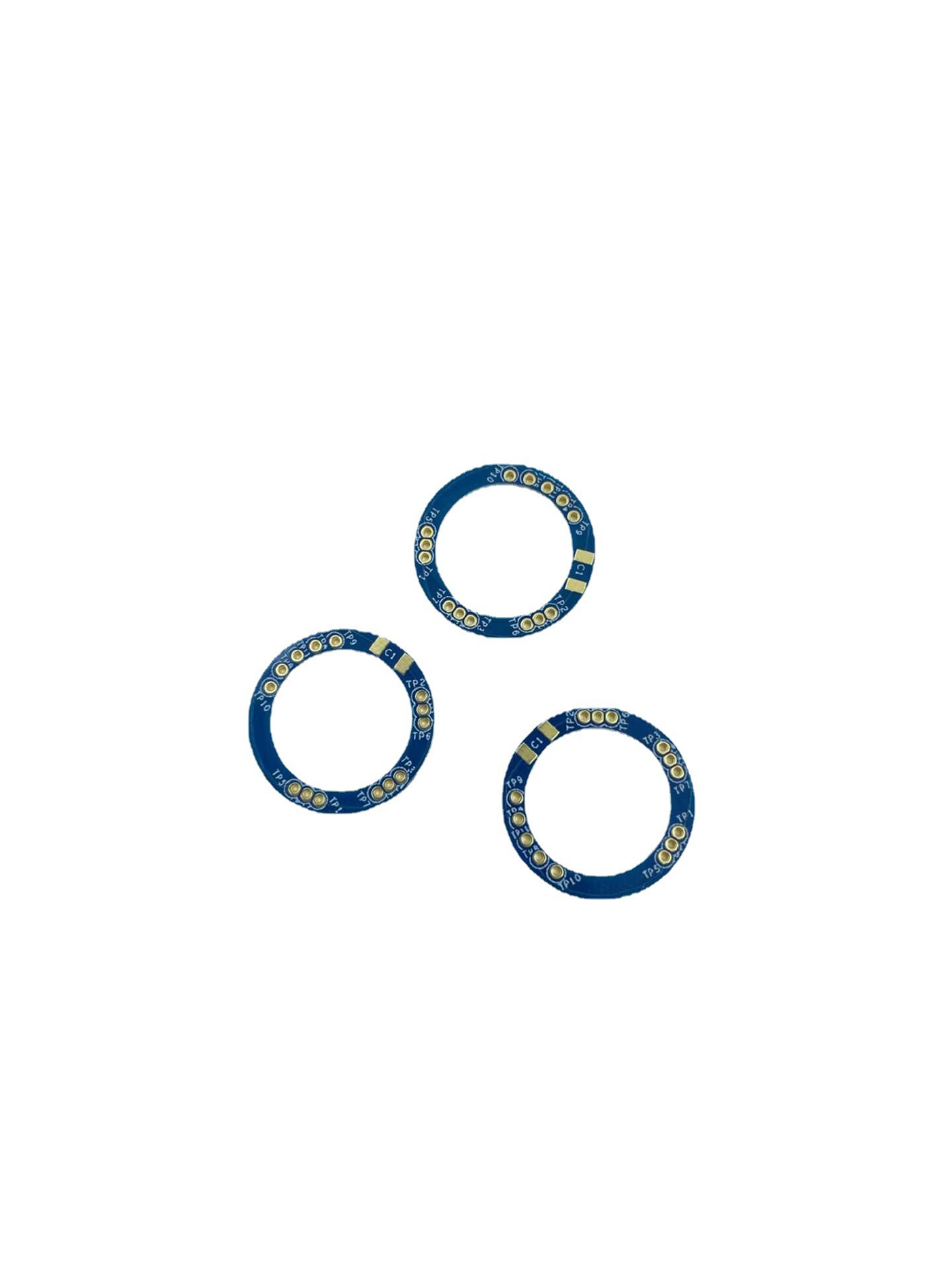

6 온스 끝난 2 층 Pcb 침지 금 94V0 4u 무독성
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | FR4 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 150000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 레이어 | 2L | 재료 | FR4 |
|---|---|---|---|
| 판 두께 | 0.2mm-4.5mm | 구리 중량 | 0.5oZ~12oZ |
| 표면가공도 | HASL, ENIG, 침적식 주석, 이머젼 실버, OSP, ENEPIG 기타 등등 | 실크 스크린 | 백인, 노랑색, 검은 기타 등등에서 더블-사이드 또는 단일면 |
| 강조하다 | 침지 금 2 층 Pcb,무독성 2 층 Pcb,혼성 회로판 6 온스 |
||
제품 설명
6 온스는 2 층 PCB (폴리염화비페닐) 침지 금 94V0 4u 무독성을 완성했습니다
6 온스는 PCB가 외부 구리 막이 6 온스의 두께를 가진 기판 물질과 구리 트레이스의 2 층과 프린트 회로 기판에 라고 말하는 2 층을 완성했습니다. 더 두꺼운 구리 막은 더 좋은 방열을 제공하고 이것이 그와 같은 PCB를 고전류 적용에 적합하게 합니다.
침지 금은 PCB의 표면에 구리 트레이스와 패드에 적용되는 일종의 표면가공도입니다. 그것은 산화와 다른 부식형태에 대한 좋은 보호를 제공하고 일반적으로 높은 신뢰도 신청서에서 사용됩니다.
94V0은 셀프-엑스트인가이싱과, 불이 붙으면 PCB 자재가 화재에 기여하지 않는 것을 나타내는 인화성 등급입니다. 이것은 중요한 안전 고려이고 그것이 다수의 애플리케이션에 필요합니다.
4u는 침지 금 표면가공도에서 금 층의 두께를 언급합니다. 4u 표면은 침지 금 층의 두께가 많은 몰입 골드 피니쉬를 위한 표준 두께인 4 마이크론인 것을 의미합니다.
무할로겐 화학이 일반적으로 태워질 때 유독 가스를 분사할 수 있는 PCB의 제작에 사용했다는 것을 있는 할로겐의 부재를 언급합니다. 그들에게 다수의 애플리케이션을 위한 선호되는 선택을 만들어주면서, 무할로겐 PCB는 사람들과 환경을 위해 더 안전합니다.
| 레이어 | 2 층 |
| 재료 | FR4, CEM1, CEM3, 하이트 TG, 로저스, F4B, 타코닉, FR1, FR2, 94V0, 알루미늄 |
| 보드 형상 | 직사각형, 라운드, 슬롯, 차단, 복잡한 불규칙 |
| 이사회 절단 | 전단기, V-스코어, 반대로 가라앉는 라우트된 탭 |
| 판 두께 | 0.2~8.0mm, 플렉스 0.1-0.25mm |
| 구리 중량 | 0.5oZ~12oZ |
| 솔더 마스크 | 빨갛, 하얗, 노랗, 푸르, 검, 자주빛 기타 등등 이중의 측면을 가진 녹색 LPI.솔더 마스크 |
| 실크 스크린 | 백인, 노랑색, 검은 기타 등등에서 더블-사이드 또는 단일면 |
| 민 선 폭 / 공간 | 0.08 mm/3mil |
| 맥스 보드 치수 | 25.6inch*43.3inch 또는 650mm*1100mm |
| 민 보오링공 지름 | 0.1 밀리미터 |
| 민 레이저 천공기 구멍 직경 | 0.075 밀리미터 |
| 표면가공도 | HASL |
센즈헨 지에텡 회로 Co., Ltd．는 생산과 연구 개발을 통합하는 공장을 처리하는 회로판입니다. 회사는 고객들의 교체 수요를 만나기 위해 새로운 PCB 기술을 개발하고 기존 것들을 향상시키는데 전념하는 숙련된 엔지니어들과 기술자들 로 이루어진 팀을 있습니다.
생산 뿐 아니라 회사는 또한 고객들이 설계할 수 있도록 도와 주기 위해 연구와 개발 서비스를 제공하고 그들의 특정 요구 사항을 충족시키는 맞춘 PCB 해결책을 개발합니다. 그들은 개념에서 그들의 PCB가 품질과 성능의 가장 높은 표준을 충족시킨다는 것을 보증하기 위한 최종 생산까지 제품 개발 프로세스 전체에 걸쳐 밀접하게 고객들과 함께 일합니다.
생산과 R&D 능력의 조합은 센즈헨 지에텡 회로 Co., Ltd．가 고온, 고주파와 다른 요구가 지나친 응용에 대해서 뿐만 아니라 고객들에게 단일면, 이중의 측면을 가지고 다층 피씨비를 포함하는, 다양한 PCB 솔루션을 제공할 수 있게 합니다.
