x제품 상세 정보
제품 설명

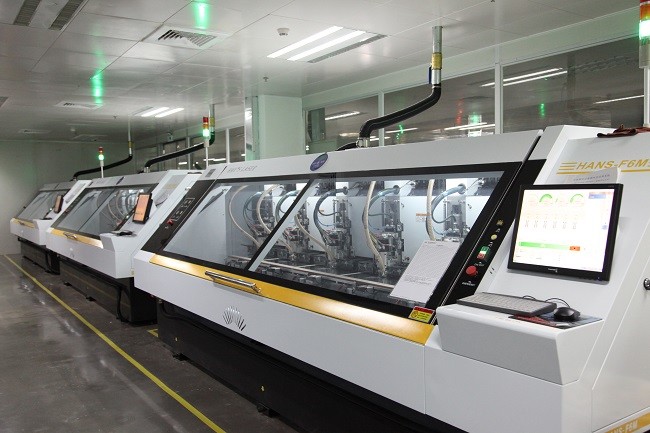

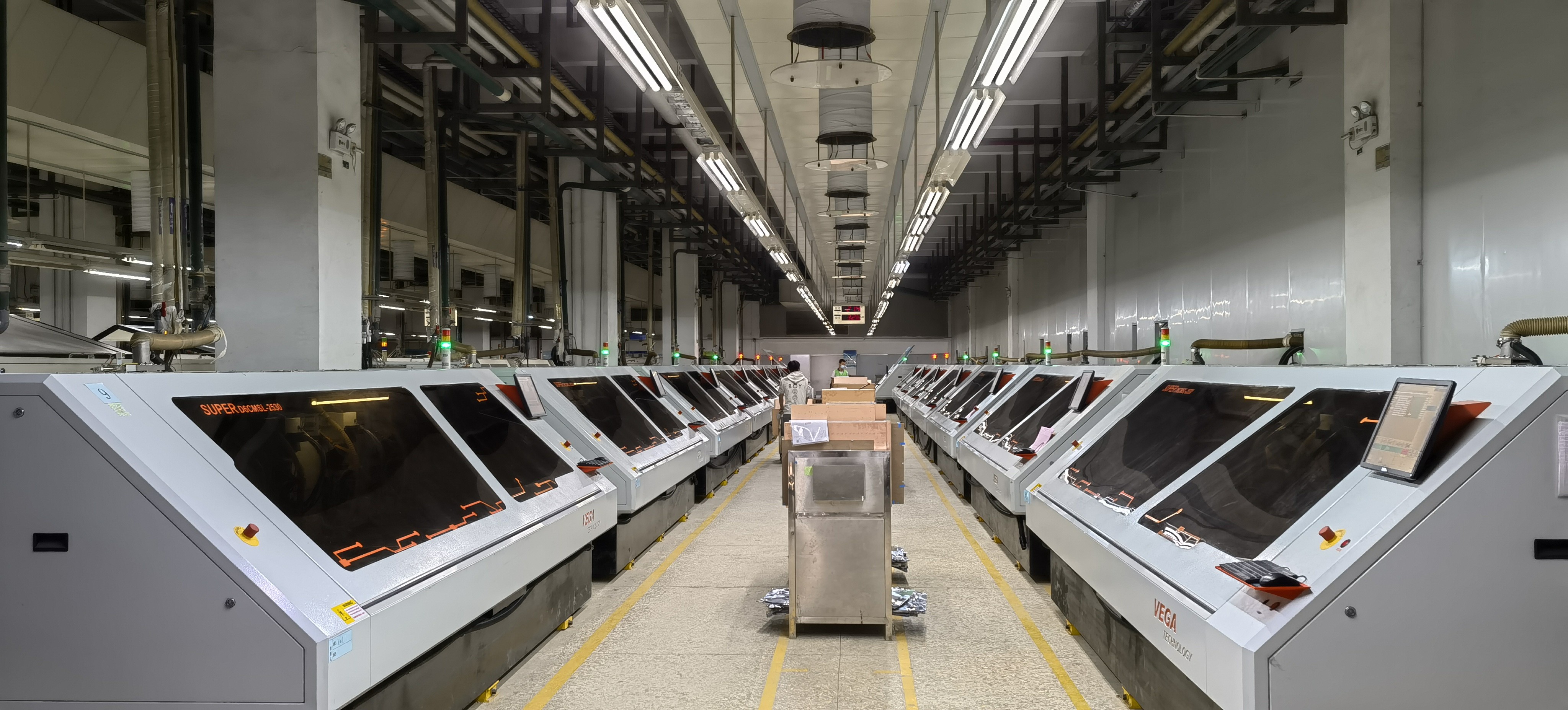

PCB 과정에서 크거나 작은, 많은 홀이 있는 것을 우리 모두는 압니다. 어떻게 이러한 홀이 생겼습니까? 여기에서 우리의 PCB 회로판 생산 과정 -- 드릴링과 관련됩니다. 드릴링은 회로의 최상위 계층과 솔더 패드 (인너 레이어를 포함하는 다층 기판)의 바닥층 사이에 관통 홀을 뚫고, 그리고 나서 구멍 벽에 구리의 레이어를 도금처리함으로써 PCB 프린팅의 본질적인 프로세스입니다, 글에 나타난 것 외에 각 층의 구멍 벽을 통과하는 구리 피부가 전달됩니다.
