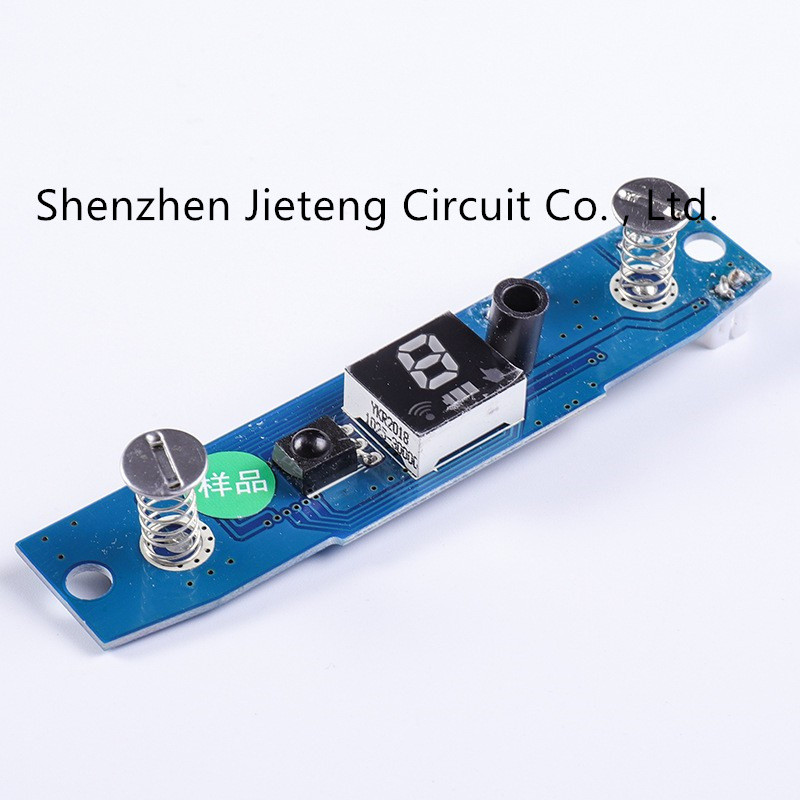

JIETENG FR4 CTI300 다층 인쇄 회로 보드 집하 서비스
| 원래 장소 | 광동, 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | 피크바 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 1.내부 : PCB : 진공 포장 PCBA : 2를 싸는 ESD.외부의 : 표준 수출 통 3.맞춤식 패키지. |
| 배달 시간 | 3-10 데이스델아이버리 안에 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 달 당 200000 조각/조각 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기본 재료 | FR-4, FR-4 | 구리 두께 | 1/2 온스 분 ; 12 온스 최대 |
|---|---|---|---|
| 판 두께 | 0.2mm-6mm(8mil-126mil) | 민. 선 폭 | 0.075 mm(3mil) |
| 강조하다 | CTI300 다층 인쇄 회로 보드,JIETENG 다층 인쇄 회로 보드,JIETENG 회로판 집하 서비스 |
||
제품 설명
PCB 고주파 보드를 작성하는 사건 데이터 기록기 PCBA 솔루션 개발 앱
본질적 항목
| PCB 제조 능력 | |
| 항목 | 상술 |
| 재료 | FR-4, FR1,FR2 ; CEM-1, CEM-3, 로저스, 테플론, 아를롱, 알루미늄 베이스, 구리 베이스, 세라믹, 도자기류, 기타 등등. |
| 발언 | 높은 Tg CCL은 이용 가능한(Tg>=170C)입니다 |
| 마감 보드 두께 | 0.2 mm-6.00mm(8mil-126mil) |
| 표면가공도 | 금 손가락(>=0.13um), 몰입 금(0.025-0075um), 도금 금(0.025-3.0um), HASL(5-20um), OSP(0.2-0.5um) |
| 형태 | 라우팅, 펀치, V-커트, 챔퍼 |
| 표면 처리 | 땜납은 감춥니다 (흑인들, 녹색이, 하얗, 빨갛, 푸르, thickness>=12um, 블록, BGA) |
| 실크 스트린 (검고 노랗고 하얀) | |
| thickness>=300um), 푸른 (빨간 유능한 마스크를 박리시킵니다 | |
| 최소 핵심 | 0.075 mm(3mil) |
| 구리 두께 | 1/2 온스 분 ; 12 온스 최대 |
| 민 트레이스폭 & 행간 | 0.075 mm/0.075mm(3mil/3mil) |
| CNC 드릴링을 위한 민 구멍 직경 | 0.1 mm(4mil) |
| 강타하기 위한 민 구멍 직경 | 0.6 mm(35mil) |
| 가장 큰 패널 사이즈 | 610 밀리미터 * 508 밀리미터 |
| 홀 위치 | +/-0.075mm(3mil) CNC 드릴링 |
| 관리인 폭(W) | 원형의 +/-0.05mm(2mil) 또는 +/-20% |
| 홀 지름(H) | PTHL :+/-0.075mm(3mil) |
| 비 PTHL :+/-0.05mm(2mil) | |
| 개요 허용한도 | +/-0.1mm(4mil) CNC 라우팅 |
| 날실 & 트위스트 | 0.70% |
| 절연 저항 | 10Kohm-20Mohm |
| 전도성 | <50ohm> |
| 시험 전압 | 10-300V |
| 패널 사이즈 | 110 Ｘ 100 MM(분) |
| 660 Ｘ 600 MM(최대) | |
| 층-층 등록 오류 | 4 층 :0.15 mm(6mil)최대 |
| 6 층 :0.25 mm(10mil)최대 | |
| 민 인너 레이어의 회로 패턴에 구멍 가장자리 사이에 스페이스를 두기 | 0.25 mm(10mil) |
| 민 인너 레이어의 회로 패턴에 이사회 개요 사이에 스페이스를 두기 | 0.25 mm(10mil) |
| 판 두께 허용한도 |
4 층 :+/-0.13mm(5mil) |
