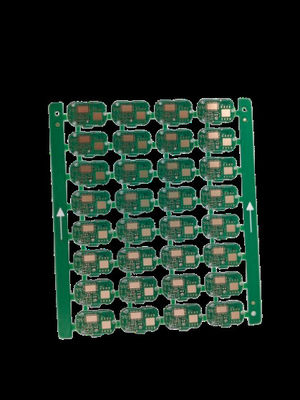

2OZ 구리 두께 고주파 PCB ENIG 표면 처리를 사용하는 자동차 리다르
| Place of Origin | China Shenzhen |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | UL TS16949 |
| Model Number | High Frequency PCBs |
| Minimum Order Quantity | 5 PCS |
| 가격 | 6~42 USD |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| Delivery Time | 10-15working days |
| 지불 조건 | 협상 가능 |
| Supply Ability | 100㎡/day |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 민 트레이스폭 / 공간 | 5/5밀리 | 레이어 | 4 |
|---|---|---|---|
| 용접 마스크 색상 | 녹색 | 민 구멍 치수 | 0.35 밀리미터 |
| 소재 | 로저스 4350B | 판 두께 | 2.5mm |
| 실크 스크린 색상 | 하얀색 | 구리 두께 | 2 온스 |
| 강조하다 | 자동차 리다르 고주파 PCB,자동차 리다르 PCB,ENIG 표면 처리 고주파 PCB |
||
제품 설명
제품 설명:
지에텐 회로 회사 (Jieteng Circuit Co., Ltd.) 의 고주파 인쇄 회로 보드는 많은 첨단 전자 장치 및 시스템의 필수 부품입니다. 4층 구조를 채택합니다.최소 오프레이션 0.35mm, 그리고 2.5mm의 보드 두께, 그래서 신호 정확성, 내구성, 신뢰성에서 탁월한 성능을 가지고 있습니다.다층 구조는 효율적인 신호 라우팅 및 전력 분배를 가능하게합니다., 다양한 환경 조건과 기계적 스트레스에 견딜 수 있습니다. Jieteng 회로 Co., Ltd.의 고주파 PCB는 뛰어난 신호 무결성, 높은 성능 및 신뢰성을 가지고 있습니다.
또한, 회로판에 있는 2 온스 구리 두께는 효율적인 신호 전송을 촉진하고 신호 손실을 최소화하는 데 중요한 역할을 합니다.높은 구리 두께는 더 나은 전도성 및 신호 무결성을 달성 할 수 있습니다., 이는 데이터 정확성에 초점을 맞춘 고주파 애플리케이션에 매우 중요합니다.
지에텐 회로 회사의 고주파 회로 보드는 로저스 4350B 재료로 만들어져 있으며,낮은 다이렉트릭 손실과 넓은 주파수 범위에서 안정적인 전기 특성, 요구 높은 주파수 애플리케이션에 가장 좋은 선택입니다.
특징:
- 제품명: 고주파 PCB
- 미니 추적 너비/공간: 5/5밀리
- 레이어: 4
- 구리 두께: 2OZ
- 판 두께: 2.5mm
- 임페던스 제어: ±10%
기술 매개 변수:
| 미니 추적 너비/공간 | 5/5밀리 |
| 실크 스크린 색상 | 흰색 |
| 소재 | 로저스 4350B |
| 솔더 마스크 색상 | 녹색 |
| 판 두께 | 2.5mm |
| 구리 두께 | 2OZ |
| 레이어 | 4 |
| 포장 | 진공 포장, 거품 봉지, 카튼 상자 등 |
| 표면 마감 | ENIG |
| 분 구멍 크기 | 0.35mm |
응용 프로그램:
지에텐 고주파 PCB는 다양한 응용 프로그램 및 시나리오에서 신뢰할 수 있고 효율적인 고주파 회로 보드의 요구를 충족하도록 설계되었습니다. 이 PCB는 중국?? 진에서 공급됩니다.세계 PCB 제조 센터, 높은 품질과 우수한 성능으로 알려져 있으며 다양한 산업 및 프로젝트에 적합합니다.
지엔텐의 고주파 PCB는 UL TS16949 인증을 받았고 고객이 중요한 응용 프로그램의 신뢰성과 안전성을 신뢰할 수 있습니다. 최소 주문량은 5 개입니다.그리고 우리는 고객의 필요에 맞게 조정할 수 있습니다, 그것은 작은 프로젝트 또는 큰 생산에 관계없이. Jieteng 고주파 단위 가격은 $ 6 ~ $ 42는 고성능 PCB를 필요로 합리적인 예산을 가진 고객의 요구를 충족 할 수 있습니다.동시에, 우리는 현재 실제 상황에 따라 고객들에게 가장 적합한 제품을 설계하고 고객의 요구와 결합합니다.
지에텐의 고주파 PCB 배달 시간은 10-15 일이고 공급 용량은 최대 100 평방 미터/일입니다.효율적이고 확장 가능한 솔루션을 제공하는 시간적 민감한 프로젝트 또는 대규모 생산통신, 항공우주, 의료기기 또는 다른 고주파 애플리케이션에서 사용되든, 이러한 PCB는 성공에 필요한 성능과 신뢰성을 제공할 수 있습니다.
사용자 정의:
고속 인쇄 회로판 (고속 PCB) 의 제품 사용자 정의 서비스
브랜드 이름: JIETENG
모델 번호: 고주파 PCB
원산지: 중국?? 진
인증: UL TS16949
최소 주문량: 5 PCS
가격: 6~42 USD
배달 시간: 10-15 일
공급 능력: 100m2/일
임페던스 제어: ±10%
포장: 진공 포장, 거품 봉지, 카튼 상자 등
구리 두께: 2OZ
솔더 마스크 색상: 녹색
표면 가공: ENIG
FAQ:
Q1. PCB 요약에 필요한 정보는 무엇입니까?
A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)
Q2. PCB 생산에 어떤 파일 형식이 허용됩니까?
A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너
Q3. 내 파일은 안전합니까?
A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.
Q4. 최소 주문 양은 얼마입니까?
A: 우리 회사는 최소 주문량이 없습니다. 우리는 유연하게 작고 큰 팩트를 처리 할 수 있습니다.
Q5. 배송 비용은 얼마입니까?
A: 배송 비용은 목적지, 무게 및 상품의 포장 크기에 달려 있습니다. 당신이 우리에게 요금을 줄 필요가 있다면, 우리에게 알려주세요.
