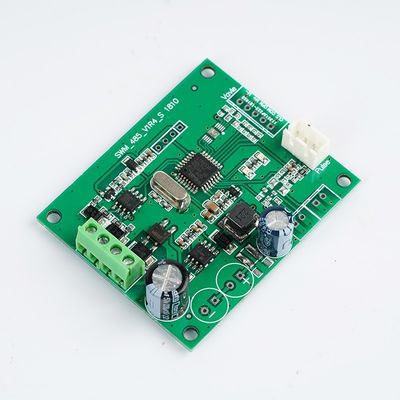

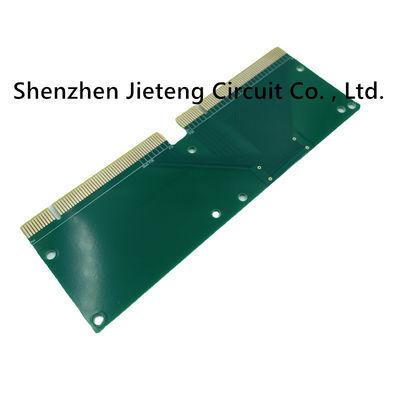

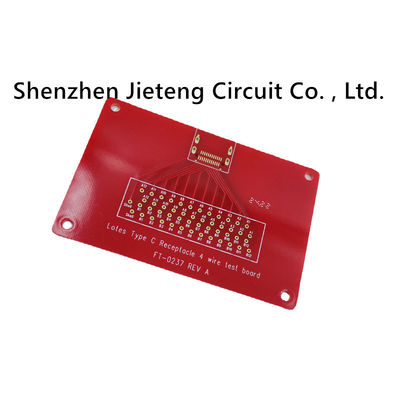

1.6mm 정밀 장비 인쇄 회로 보드 8 층의 몰입 금 접착

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
xBoard Thickness | 1.6mm | 레이어 | 8 |
---|---|---|---|
Min Hole Size | 0.2mm | Min Line Width | 0.1mm |
Solder Mask Color | Green | Surface finishing | Immersion gold,Gold plating |
Usage | OEM Electronics,Industry control | Service | One-stop Service,SMT PCB Assembly |
강조하다 | 정밀 장비 인쇄 회로 보드,8 층 인쇄 회로 보드,몰입 금 접착 인쇄 회로판 |
제품 설명:
이 PCB 보드는 조립 서비스와 함께 제공됩니다. 즉, 회로 보드를 쉽게 조립할 수 있습니다. 직접 조립하는 번거로움을 걱정할 필요가 없습니다.전문적인 조립 서비스는 보드가 올바르고 정확하게 조립되도록 보장하여 프로젝트를 신속하게 실행 할 수 있습니다..
이 PCB 보드의 실크 스크린 색상은 흰색으로, 프로젝트의 전문적인 모습을 더합니다. 흰색 실크 스크린은 구성 요소 라벨을 쉽게 읽을 수 있습니다.이것은 조립 프로세스를 크게 단순화합니다.흰색은 또한 보드의 전체적인 미적 호소력을 향상시켜 더 정교하고 우아하게 보이게합니다.
SMT PCB 보드는 0.1mm의 최소 라인 너비로 고밀도 디자인을 쉽게 처리 할 수 있습니다. 작은 라인 너비는 흔적이 정확하게 경로되도록합니다.오류 및 회로 고장의 가능성을 줄이는이 PCB 보드를 사용하면 회로 디자인이 완벽하게 작동할 수 있습니다.
이 PCB 보드에는 고주파 애플리케이션에 있어서 중요한 임페던스 컨트롤도 있습니다. 임페던스 컨트롤은 신호의 무결성을 유지하도록 보장합니다.신호 반사 및 노이즈의 위험을 줄이는 것이 기능으로, 당신은 당신의 회로 디자인이 고주파 응용 프로그램에서도 최적의 성능을 발휘할 수 있다고 확신할 수 있습니다.
결론적으로, SMT PCB 보드는 자신의 프로젝트에 고품질의 통합 회로 보드가 필요한 모든 사람들에게 훌륭한 선택입니다.대회 봉사White Silkscreen, 이 PCB 보드는 다양한 전자 애플리케이션에 적합합니다.SMT PCB 보드는 다음 프로젝트에 대한 훌륭한 선택입니다.
특징:
- 제품명: SMT PCB 보드
- 구리 두께: 1온스
- 솔더 마스크 색상: 녹색
- 표면 마감: HASL
- 최소 선 간격: 0.1mm
- 소재: FR4
- 타입: 인쇄 회로판
- 층: 다층 회로판
- 기능: 통합 회로 보드
기술 매개 변수:
제품 속성 | 가치 |
융합 회로 보드 유형 | 인쇄 회로판 |
분 구멍 크기 | 00.2mm |
구리 두께 | 1온스 |
미니 선 간격 | 00.1mm |
레이어8 | |
대회 봉사 | 네 |
임페던스 제어 | 네 |
소재 | FR4 |
표면 마감 | ENIG |
최소 선 너비 | 00.1mm |
솔더 마스크 색상 | 녹색 |
응용 프로그램:
사용자 정의:
우리 브랜드, JIETENG, SMT PCB 보드에 대한 제품 사용자 정의 서비스를 제공합니다, 중국에서 만들어진 전자 회로 보드. 이 다층 회로 보드는 구리 두께 1 온스,녹색의 솔더 마스크, 그리고 0.1mm의 최소 라인 너비. 보드 두께는 1.6mm입니다. 우리는이 제품에 대한 조립 서비스를 제공하고 최소 주문량은 10입니다.
지원 및 서비스:
우리의 SMT PCB 보드 제품은 고객이 원활한 사용자 경험을 즐길 수 있도록 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.우리의 전용 지원 팀은 제품과 관련된 모든 기술적 문제 또는 문의에 도움이 사용할 수 있습니다.
우리는 설치, 설정 및 구성 서비스를 제공하여 고객이 SMT PCB 보드를 최대한 활용할 수 있도록합니다. 전문가 팀은 문제 해결, 유지 보수,그리고 수리 서비스를 제공하여 제품의 최적의 작동을 항상 보장합니다..
우리는 또한 SMT PCB 보드의 기능과 기능을 이해하도록 고객에게 교육 및 교육 서비스를 제공합니다.우리의 팀은 현장 및 원격 교육 세션을 제공하여 고객이 제품을 효과적으로 사용할 수있는 지식과 기술을 갖추고 있음을 보장합니다..
우리 회사에서는 고객에게 특별한 기술 지원과 서비스를 제공하기 위해 최선을 다하여 제품 만족을 보장합니다.
포장 및 운송:
제품 패키지:
우리의 SMT PCB 보드 제품은 주의 깊게 반 정적 가방에 포장되고 그 다음 안전한 운송을 보장하기 위해 견고한 고지 상자에 배치됩니다. 각 상자는 제품 이름, 양,그리고 다른 관련 정보.
운송:
우리는 우리의 SMT PCB 보드 제품에 대한 전 세계 배송을 제공합니다. 주문은 지불 확인 후 1-2 일 이내에 배송됩니다. 목적지에 따라 배송 시간은 다를 수 있습니다.우리는 신뢰할 수 있는 운송 수송사를 사용하여 제품을 적시에 배달합니다.고객은 상품이 배송된 후 제공된 추적 번호를 사용하여 주문을 추적할 수 있습니다.
FAQ:
Q1. PCB 요약에 필요한 정보는 무엇입니까?
A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)
Q2. PCB 생산에 어떤 파일 형식이 허용됩니까?
A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너
Q3. 내 파일은 안전합니까?
A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.
Q4. 최소 주문 양은 얼마입니까?
A: 우리 회사에는 최소 주문량이 없습니다. 우리는 유연하게 크고 작은 팩 생산을 처리 할 수 있습니다.
Q5. 배송 비용은 얼마입니까?
A: 배송 비용은 목적지, 무게 및 상품의 포장 크기에 달려 있습니다. 당신이 우리에게 요금을 제공 할 필요가 있다면, 저희에게 알려주세요.
Q6. 우리 브랜드는 무엇입니까?
A: 지에팅 회로 회사, Ltd
