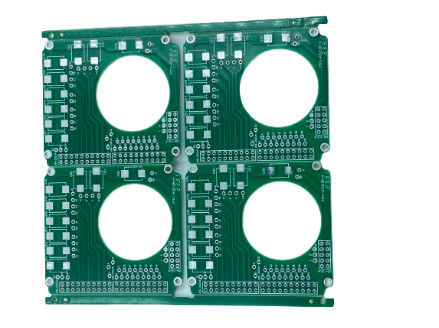

전자 회로 판 조립체 0.1 밀리미터 민 선 폭 / 공간 녹색 솔더 마스크

PCB SMT 국회는 확실한 전기적 연결과 강력한 성능을 위한 프린트 회로 기판 (PCBs)에 용접되는 표면 실장기를 이용하는 전자 조립의 특화 유형입니다. 복잡한 다층 피씨비를 제조하는 것은 정확한 비용 효율적이고, 빠른 방법입니다. 이 PCB 집하 서비스는 FR-4 자료, 1.6 밀리미터의 PCB 두께, 1 온스의 구리 두께와 녹색의 솔더 마스크 색을 특징으로 합니다.

PCB SMT 국회의 절차는 특수 기기와 전문 지식의 사용이 스즈가 정확하게 위치되고 PCB에 납땜된다는 것을 보증하도록 요구합니다. 표면 부착 장치 조립체의 공정은 품질 위의 어떤 타협 없이, 대단히 믿을 만하고 효율적입니다. 그것은 또한 복잡한 응용 프로그램을 위한 다층 피씨비를 제조하기 위한 최효율 방법 중 하나입니다.

PCB SMT 국회는 전자 회로 판 조립체를 위한 믿을 만하고 비용 효율적이고 효율적 솔루션입니다. 스즈가 정확하게 위치되고 가장 가혹한 환경에 견딜 수 있는 강력한 성능과 전기 접속을 위한 PCB에 납땜된다는 것을 보증하는데 사용되는 것은 과정입니다.

특징 :

• 상품 이름 : PCB SMT 집회
• 시험 유형 : 날아다니는 프로브 시험
• PCB 사이즈 : 100mm*100mm
• 민. 선 폭 / 공간 : 0.1 mm/0.1mm
• 성분 피치 : 0.5 밀리미터
• 솔더 마스크 색 : 그린
• 전문 : 전자 회로 판 조립체, 표면 부착 납땜 국회, 프린터 배선 기판 납땜

기술적인 매개 변수 :

애플리케이션 :

JIETENG PCB 회로판 SMT 국회는 전자 회로 판 조립체를 위한 믿을 만하고 비용 효율적 솔루션입니다. 그것은 넓게 자동차, 의학적이, 이엇, 가전제품과 같은 다양한 산업과 통신에서 사용됩니다. 우리의 SMT 집하 서비스는 인쇄판 조립과 프린터 배선 기판 납땜과 전자 회로 판 조립체를 포함합니다. 그것은 높은 양질의 재료와 우수 표면 마무리 (HASL), 2 층, 1개 온스 구리 두께와 0.1 mm/0.1mm 분으로 설계됩니다. 선 폭 /는 스페이스를 둡니다. 그것은 제품의 고급 품질을 보증하기 위해 또한 날아다니는 프로브 시험을 가집니다. 그것은 전자 회로 판 조립체를 위한 믿을 만하고 비용 효율적 솔루션을 찾는 누군가를 위한 이상적 선택입니다.

특화 :

JIETENG PCB SMT 집회.

우리는 브랜드명 JIETENG, 모델 번호 PCB 회로판, 원산지 중국, PCB 물질 FR-4, PCB 두께 1.6 밀리미터, 실크 스크린 하얀 컬러, 최소 선 폭 / 공간 0.1 mm/0.1mm,와 최소 구멍 치수 0.2 밀리미터로, PCB 회로판에게 주문 제작된 서비스를 제공합니다.

우리의 서비스는 프린터 배선 기판 납땜과 전자 회로 판 조립체와 PCB 인쇄판 조립을 포함합니다. 우리는 고객들에게 품질 제품 및 서비스를 제공하는 것에 전념합니다.

지원과 서비스 :

우리는 PCB SMT 조립 상품을 위해 포괄적 기술 지원과 서비스를 합니다. 우리의 숙련된 엔지니어들과 기술자들은 지원에 제품 선택과 설치와 유지를 제공할 수 있습니다. 덧붙여, 우리는 포괄적 훈련과 애프터 세일 서포트를 제공합니다.

우리의 기술지원반은 우리의 PCB SMT 조립 상품에 대하여 당신이 가지고 있을 수 있는 어떠한 질문에도 회답하는 것이 있습니다. 우리는 전화, 이메일을 제공하고 온라인이 당신이 빨리 그리고 효율적으로 필요로 한 답을 듣는다는 것을 보증하기 위해 지원합니다. 우리의 팀은 식견 있고 경험이 풍부하고, 제품 선택과 설치에 관한 지침을 제공할 수 있습니다.

우리는 또한 PCB SMT 조립 상품에 포괄적 훈련을 제공합니다. 우리의 훈련 과정은 당신이 제품을 최대한 활용한다는 것을 보증하도록 설계됩니다. 우리는 제품 특징과 설치와 유지와 같이 주제를 다룹니다. 우리의 코스는 당신에게 당신이 수월하게 자사 제품을 선택하고 사용할 필요가 있다는 신뢰를 주도록 설계됩니다.

마침내, 우리는 PCB SMT 조립 상품을 위한 애프터 세일 서포트를 제공합니다. 우리는 당신의 제품이 계속 예상대로 일하다는 것을 보증하기 위해 기술 지원과 문제해결과 유지보수 서비스를 합니다. 덧붙여, 우리는 당신의 제품이 최근이고 최적으로 운영하다는 것을 보증하기 위해 정기적 업데이트와 업그레이드를 제공합니다.

포장과 선적 :

다음을 패키징하고 수송하는 PCB SMT 집회

PCB SMT 조립 상품은 정전기 방지용 가방에서 패키징되고 정적 안전한 상자 또는 안티 스태틱 버블 랩 봉투에 위치하여야 합니다. 박스는 그리고 나서 밀봉되고 상품 이름과 다른 적절한 정보로 라벨붙여지야 합니다. 선적은 추적되고 보험에 가입한 택배 서비스와 같은 믿을 만하고 안전한 전달 방법을 통해 행해져야 합니다.
