전자 보드 Pcb 회로를 고발하는 Usb Ｃ 피크바 배터리는 맞추어서 탑니다
| 원래 장소 | 광동, 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | PCBA |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 안쪽 진공 포장, 외부 표준 통 |
| 배달 시간 | 배달을 위한 5-10 일 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 매년마다 150000 평방미터 / 평방미터 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 구리 두께 | 1/2OZ 1OZ 2OZ 3OZ | 기재 | 높은 TG |
|---|---|---|---|
| 민. 행간 | 0.1 밀리미터 | 판 두께 | 1.6mm-3.2mm |
| 민. 선 폭 | 4 밀리리터 | 어플리케이션 필드 | 가전제품 ; 의료 제품 |
| 강조하다 | 4 밀리리터 Pcb 회로판,OEM Pcb 회로판,0.1 밀리미터는 인쇄 회로 판 어셈블리를 시제품을 만듭니다 |
||
제품 설명

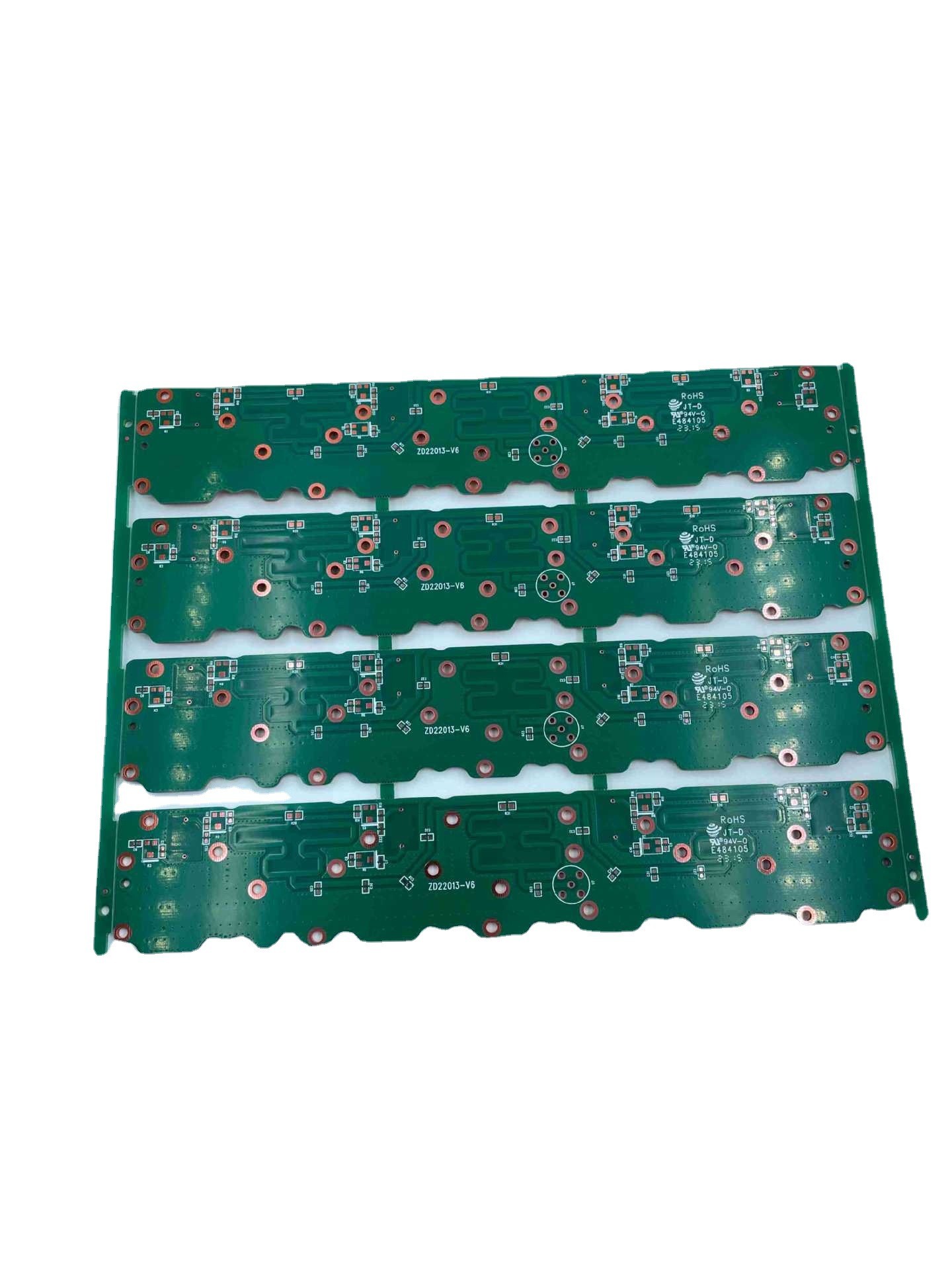

오직 맞춘 usb Ｃ 피크바 배터리만을 전자 보드 PCB (폴리염화비페닐) 회로판을 고발합니다
본질적 항목
| 인쇄 회로 판 어셈블리 역량 | |
| 항목 | 역량 |
| 장점 | ----전문적 표면 실장과 통공 납땜 기술 |
| ----1206,0805,0603이지 성분과 같은 다양한 크기 | |
| ----ICT (회로 시험에서), FCT (기능회로 테스트) | |
| ----UL, CE, FCC, 로에스 승인과 인쇄 회로 판 어셈블리 | |
| ----질소 가스는 납땜 기술을 역류합니다 | |
| ----높은 기준 SMT&Solder 조립 라인 | |
| ----고밀도는 이사회 배치 기술 성능을 상호 연결시켰습니다. | |
| 성분 | 0201개 사이즈아래로 수동적입니다 |
| BGA와 VFBGA | |
| 리드리스 칩 캐리어 / CSP | |
| 이중의 측면을 가진 SMT 집회 | |
| 0.8 밀리리터에 대한 파인 피치 | |
| BGA 수리와 리볼 | |
| 이동 부품과 교체 | |
| 양 | 1 이사회에서부터 250까지, 원형 & 적은 양 인쇄 회로 판 어셈블리, 또는 1000년에 상승하고, 특화했습니다 |
| 타입의 | 관통 구멍 |
| 땜납식 | 수용성 땜납 페이스트, 납을 첨가하고 무연 |
| 베어 보드 사이즈 | 가장 작습니다 :0.25*0.25 인치 |
| 가장 큽니다 :20*20 인치 | |
| 파일 포름산염 | 거버 파일, 픽-N-플레이스 파일, 재료 계산서 |
| 타이프 오브 서비스 | 턴-키이, 부분적 턴-키이 또는 위탁 |
| 요소 패키징 | 컷 테이프, 튜브, 릴, 풀린 부품 |
| 턴 시간 | 15 일 서비스에 대한 같은 날 서비스 |
| 테스트 | 날아다니는 프로브 시험, X-레이 정밀검사 AOI 검사 |
